弊社の止水工事では、TACSS工法を採用しています。
TACSS工法は、水と反応するが水に溶けない薬液を用いる「1液システム」。
高圧・交流速の地下水に立ち向かい、地下水に悪影響を及ぼすことなく、確実に水を止め地盤を強化する、といった公害安全性の高い薬液注入工法です。このシステムは、その優れた特性から、地盤改良はもちろん、構造物の止水、遺跡の保存などにも利用されています。
弊社は信用と技術力の「日本TACSS協会」に加盟。
協会員は施工技術をマスターした専門家として、責任施工を行っています。
※TACSS工法が実施できるのは日本TACSS協会の会員のみです。
外壁
外壁
屋上
屋上
ベランダ
窓廻り
窓廻り
配管設備
厨房
浴槽（石貼）
浴槽
便器廻り
地下壁
地下内壁
地下結合部
シールドセグメントジョイント部
| グレード | CR-030NK | CR-030NK | NK |
|---|---|---|---|
| 用途 | ・構造物のジョイント部 ・空隙封止 ・高速湧水の止水 |
・微細なひびわれ ・封止 ・止水 |
・機械の洗浄 ・全グレードに共通 |
| 外観 | 茶褐色液体 | 茶褐色液体 | 無色透明液体 |
| 粘度（mPa・sec） | 160～300 | 45～105 | 30～80 |
| 密度（g/緕､） | 1.12～1.16 | 1.01～1.11 | 0.96～0.98 |
| 圧縮強さ（MPa） | 5.20 | 0.75 | – |
| 曲げ強さ（MPa） | 5.72 | 0.41 | – |
| 発泡倍率（触媒5%） | 約30 | 約15 | – |
| 水質試験 JWWA k 135 | 基準合格 | 基準合格 | – |
| ホルムアルデヒド 放散等級区分表示・登録番号 |
F☆☆☆☆ N03176 |
F☆☆☆☆ N03175 |
– |
| 触媒 | C-10 | C-10 | – |
注入薬液が地下水を汚染することなく、人体に影響を及ぼさないためには、次の条件をすべて満たす必要があります。
- ・薬液を構成する成分が地下水に溶けない。
- ・薬液を構成する成分が安全なものである。
- ・団結物に接触している地下水に有害な成分が溶け出さない。
- ・薬液の固結物が安全なものである。
TACSS工法で用いるポリイソシアネート化合物（ウレタンプレポリマー）は、これらの条件をすべて満たしています。
- 薬液を構成する成分の水中溶融性は、100gの水にわずか0.01gと、きわめて難溶性です。
- 薬液の主剤を構成する成分は、急性毒性値LD50の評価では、すべて「実際上無毒～無害」クラスのものであり、触媒の中にわずかに含まれる塩基性有機化合物だけが「わずかな毒性」に分類されています。しかしながら、これも食塩、酢酸の10%水溶液に相当する程度。しかも使用量は主剤の1 ～5%と、ごく少量です。
- 薬液のゲルに接触した水について、(財)日本食品分析センターに水質分析を委託した結果、すべての項目が、上水基準に適合することが実証されました。
| 項目 | 水質基準 | 結果 | 検出限界 | |||
|---|---|---|---|---|---|---|
| CR-030NK | 対照水 | CR-033NK | 対照水 | |||
| 硝酸態窒素及び 亜硝酸態窒素 |
10mg/L 以下 | 1.4mg/L | 1.4mg/L | 1.0mg/L | 1.0mg/L | – |
| 鉄及びその化合物 | 0.3mg/L 以下 | 検出せず | 検出せず | 検出せず | 検出せず | 0.03mg/L |
| 塩化物イオン | 200mg/L 以下 | 15mg/L | 15mg/L | 8.0mg/L | 7.9mg/L | – |
| カルシウム、 マグネシウム等 |
300mg/L 以下 | 72mg/L | 72mg/L | 53mg/L | 52mg/L | – |
| 蒸発残留物 | 500mg/L 以下 | 140mg/L | 160mg/L | 110mg/L | 100mg/L | – |
| 有機物 (全有機炭素(TCO)の量) |
5mg/L 以下 | 2.6mg/L | 0.7mg/L | 4.0mg/L | 0.6mg/L | – |
| pH値 | 5.8以下 8.6以下 |
7.8(21℃) | 7.9(22℃) | 8.0(22℃) | 7.8(22℃) | – |
| 味 | 異常でない | 異常なし | 異常なし | 異常なし | 異常なし | – |
| 臭気 | 異常でない | 異常なし | 異常なし | 異常なし | 異常なし | – |
| 色度 | 5度以下 | 1度以下 | 1度以下 | 1度以下 | 1度以下 | – |
| 濁度 | 2度以下 | 1度以下 | 1度以下 | 1度以下 | 1度以下 | – |
| 残留塩素※ | – | 検出せず | 0.3mg/L | 検出せず | 0.15mg/L | 0.05mg/L |
水道法第四条第二項厚生労働省令第101号（改訂 平成15年5月30日）
※JWWAK-135に基づく

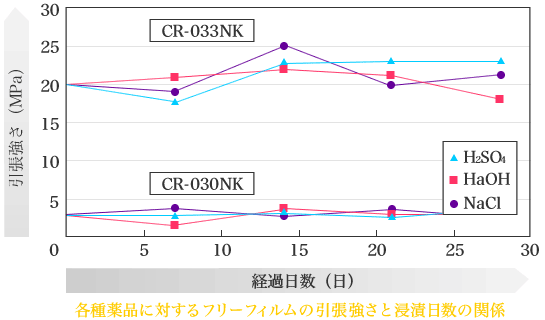

酸性水、アルカリ水、塩水中に浸したものは28日を経過してもフリーフィルムの引張強さに変化はみられませんでした。このことにより、酸・アルカリ・食塩水に対して充分耐久性はあると考えられます。

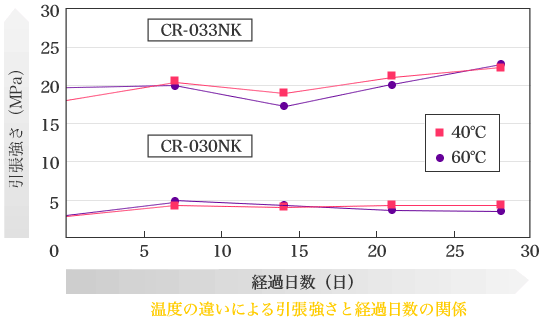

加熱時間28日を経過しても、フリーフィルムの引張強さに変化は見られませんでした。このことにより、60℃までの温度下では、引張り強さに影響はないと考えます。
外観に若干の変化はあったものの、引張接着強さに差は認められず、耐候性はあると考えられます。
| 項目 | 促進曝露250時間 | 曝露なし | |
|---|---|---|---|
| 引張強さ (MPa) |
1 | 1.16 | 1.22 |
| 2 | 1.15 | ||
| 3 | 1.14 | ||
| 平均 | 1.15 | ||
| 外観 | ブリケットの接着部に若干変色あり | ||
